Isı Eşanjörleri için GR1 Titanyum Boru
Jun 30, 2026
GR1 Titanyum Boru vs 304/316L Paslanmaz Çelik
| Malzeme | Çukurlaşma Direnci Eşdeğer Sayısı (PREN) | Deniz Suyu Korozyon Hızı (mm/yıl) | Aralık Korozyon Sıcaklığı (derece) | Gerilmeli Korozyon Çatlama Riski |
|---|---|---|---|---|
| GR1 Titanyum | Uygulanamaz (pasif film kendi kendini-iyileştirme) | < 0.001 | >80 derece | Son derece düşük |
| 304 Paslanmaz Çelik | ~19 | 0.05 – 0.10 | < 10°C | 60 derecenin üzerinde yüksek |
| 316L Paslanmaz Çelik | ~25 | 0.02 – 0.05 | < 15°C | 60 derecenin üzerinde orta |
| 90/10 Cu-Ni | Uygulanamaz | 0.01 – 0.02 | < 40°C | Düşük |
| Titanyum Sınıf 2 | Uygulanamaz | < 0.001 | >80 derece | Son derece düşük |
GR1 titanyum, korozyon direnci için krom veya molibdene dayanmaz -;stabil, sürekli ve kendi kendini- onaran titanyum dioksit (TiO₂) pasif filmmekanik olarak hasar gördüğünde bile bozulmadan kalır. Bu film80 dereceye kadar deniz suyunda stabildirve sağlarneredeyse sınırsız servis ömrüKlorür ortamlarında. İçinenerji santrali kondansatörleriDeniz suyunu soğutma ortamı olarak kullanmak,GR1 titanyum dikişsiz boruendüstri standardı haline geldi.
Isıl İletkenlik ve Korozyon Direnci
| Malzeme | Isıl İletkenlik (W/m·K) | Tipik Duvar Kalınlığı (mm) | Kirlenme Direnci (m²·K/W) | Genel U-Değeri (W/m²·K) - Su/Su |
|---|---|---|---|---|
| Bakır / Cu-Ni | ~380 | 1.2 – 1.6 | Orta (0,0002) | ~2,500 – 3,000 |
| 316L Paslanmaz Çelik | ~16 | 0.9 – 1.2 | Orta (0,0002) | ~1,800 – 2,200 |
| GR1 Titanyum | ~17 | 0.5 – 0.9 | Çok Düşük (0,00005) | ~2,200 – 2,800 |
Neden GR1 titanyumu seçmelisiniz?
Daha ince duvarlarTitanyumun korozyon direnci korozyon payı ihtiyacını ortadan kaldırdığı için kullanılabilir
Daha düşük kirlenme eğilimipürüzsüz, oksit-serbest yüzey - nedeniyle biyolojik kirlenme ve kireçlenme önemli ölçüde azalır
Daha yüksek boru-yan hızıerozyon-korozyon endişesi olmadan tolere edilebilir (deniz suyunda 3,5 m/s'ye kadar)
Boyutlar ve Standart Boyutlar
| Dış Çap (OD) | Duvar Kalınlığı (WT) | Tipik Uygulama | Standart Uzunluk |
|---|---|---|---|
| 12,7 mm (1/2 inç) | 0,70 mm, 0,89 mm | Küçük kondansatörler, evaporatörler | 3m – 6m |
| 15,88 mm (5/8 inç) | 0,89 mm, 1,09 mm | Orta ısı eşanjörleri, soğutucular | 4m – 8m |
| 19,05 mm (3/4 inç) | 0,89 mm, 1,09 mm, 1,24 mm | Standart ısı eşanjörleri | 4m – 10m |
| 25,4 mm (1 inç) | 0,89 mm, 1,09 mm, 1,24 mm, 1,65 mm | Büyük kondansatörler, proses eşanjörleri | 4m – 12m |
| 31,75 mm (1,25 inç) | 1,09 mm, 1,24 mm, 1,65 mm | Yüksek-akışlı uygulamalar | 4m – 12m |
| 50,8 mm (2 inç) | 1,24 mm, 1,65 mm, 2,11 mm | Evaporatörler, büyük proses eşanjörleri | 4m – 15m |
İçinözel ısı eşanjörü paketleri, sunuyoruzGR1 titanyum boru-uzunluğuna-hassas kesilmişkadar15 metreileDış çap toleransı ±0,08 mmVeduvar kalınlığı toleransı ±%10. Biz de sağlıyoruztüp-ucunun hazırlanmasıiçermekpahlama, çapak alma ve parlatmaborunun düzgün yuvarlanmasını ve boru tabakalarına genişlemesini kolaylaştırmak için.
Isı Eşanjörü Borularında Neler Yanlış Gidebilir?
| Gerçek Başarısızlık Senaryosu | Ana neden | Kalite Kontrol Önlemimiz | Test Yöntemi |
|---|---|---|---|
| Boru, boru levhasına yuvarlanırken bölünüyor | Malzeme çok sert / yetersiz süneklik | Her ısıda Düzleştirme + Parlama testi- 2x OD düzleştirmede herhangi bir çatlama ortaya çıkarsa reddederiz | ASTM B338 mekanik testler |
| Deniz suyunda 6 ay sonra iğne deliği sızıntısı gelişiyor | Standart UT tarafından yakalanmayan yüzey altı katılımı | Dönen-sonda Girdap Akımı (ET)%100 kapsama alanıyla -, 0,1 mm'ye kadar küçük kusurları tespit eder | Tüm ısı eşanjörü siparişleri için dahili ET standardı |
| Boru uçları, boru levhası aralığında paslanıyor | Değirmen yağından / kalıntıdan kaynaklanan yüzey kirliliği | Ultrasonik yağ giderme + sıcak DI su ile durulama- paketlemeden önce tüm organik kalıntıları giderir | Su kırılma testi + UV denetimi |
| Destek saptırma plakalarında tüp titriyor ve titriyor | Mikro-harekete neden olan soğuk çekmeden kaynaklanan artık gerilim | Gerilim giderme tavlamasıX-ışını kırınımıyla doğrulandı (artık gerilim < 50 MPa) | Numune üzerinde XRD artık gerilim ölçümü |

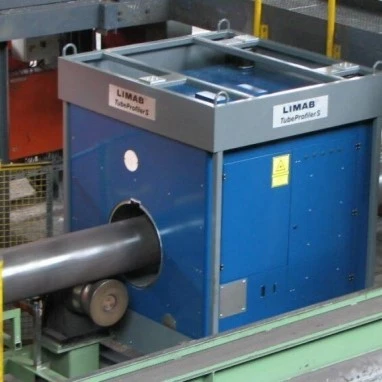

Fabrikamız
| Metrik | Performansımız | |
|---|---|---|
| Yıllık ısı eşanjörü boru çıkışı | 850+ ton (GR1 + GR2) | Sahibizbirden fazla büyük projeyi aynı anda yürütün- darboğaz yok |
| Soğuk pilgering hızı (tipik) | 8–12 metre/dakika | Daha hızlı verimPaketiniz için=daha kısa teslim süresi |
| Maksimum tüp uzunluğu (tek parça) | 18 metre | Daha az kaynakısı eşanjörünüzde=daha düşük sızıntı riski |
| Duvar kalınlığı tutarlılığı (ısı-ısıdan-ısıya) | ±%8 nominalin | Tahmin edilebilir yuvarlanma davranışı- tüp sayfanızda sürpriz yok |
| Standart boyutlar için teslim süresi | 3 iş günü (stok) / 18 gün (özel) | Daha hızlı proje tamamlama- daha erken ödeme alırsınız |
| Yıllık VAR erime sayısı | 120+ ısıtır | Yüksek erime frekansı= daha yeni malzeme, daha iyi izlenebilirlik |
SSS
S1: Isı eşanjörü uygulamaları için neden GR2 yerine GR1 titanyum boruyu seçmelisiniz?
Cevap: GR1, boru haddeleme ve genişletme için üstün şekillendirilebilirlik sunar- daha düşük akma mukavemeti (GR2 için 170–310 MPa'ya karşı 275–450 MPa), çatlamadan tüp levhalara yuvarlanmayı önemli ölçüde kolaylaştırır. Isı eşanjörleri içinKapsamlı boru haddeleme, genişletme veya bükmeGR1 tercih edilen kalitedir. İnce duvar tasarımları için daha yüksek dayanıma ihtiyaç duyulursa GR2 seçilebilir.
S2: GR1 titanyum kondenser tüpleri için maksimum deniz suyu sıcaklığı nedir?
Cevap: GR1 titanyum tüpler, 80 dereceye (176 derece F) kadar deniz suyu sıcaklıklarına dayanabilirçatlak korozyonu veya çukurlaşma riski olmadan. 80 derecenin üzerindeki sıcaklıklarda pasif film stabil kalır ancak riskhidrojen emilimikatodik koruma uygun şekilde kontrol edilmezse artar. Daha yüksek sıcaklıklarda çalışan tuzdan arındırma tesisleri için Grade 2 veya Grade 7 titanyumu öneriyoruz.
S3: GR1 titanyum ısı eşanjörü boruları titanyum boru levhalarına kaynaklanabilir mi?
Cevap: Evet, GR1 titanyum tüpler, GTAW (TIG) kaynağı kullanılarak titanyum tüp levhalara kaynak yapılabilir%100 argon korumalı. Kaynak bağlantısı olmalıdırkök tarafında argon ile temizlendikırılganlaşmayı önlemek için. kullanmanızı öneririzGR1 veya GR2 dolgu teliKaynak eşleştirmesi için. Kaynak sonrası-inceleme şunları içermelidir:boya penetrant testiveyapnömatik sızıntı testiKaynak bütünlüğünü doğrulamak için.
S4: Isı eşanjörleri için dikişsiz ve kaynaklı GR1 titanyum borular arasındaki fark nedir?
Cevap: Sorunsuz GR1 tüpleridöner delme ve soğuk çekme yoluyla üretilirler -kaynak dikişi yokve için tercih ediliryüksek-basınçlı veya yüksek-bütünlüğe sahip ısı eşanjörleri(örneğin nükleer, kimyasal reaktörler).Kaynaklı-ve-çekilmiş GR1 borularşeritten şekillendirilir, kaynaklanır ve daha sonra soğuk-son boyutlara getirilecek şekilde çekilir -.daha düzgün duvar kalınlığı, daha iyi eş merkezlilik, Vedaha düşük maliyetBu da onları büyük enerji santrali kondansatörleri için ideal hale getiriyor. Her ikisi de ASTM B338 uyumludur.
S5: Isı eşanjörü borularına hangi girdap akımı testi (ET) standartlarını uyguluyorsunuz?
Cevap: ASTM E426 ve ASME Bölüm V'e göre girdap akımı testleri yapıyoruzgereksinimleri. Isı eşanjörü boruları için birdönen prob sistemiTüp yüzeyinin %90'ına eşit veya daha fazla kapsama elde etmek için. Kusurlar, kabul kriterlerine göre değerlendirilir.SA-213 / SA-249- genellikle duvar kalınlığının %5'ini aşan herhangi bir kusur, reddedilmek veya daha fazla değerlendirilmek üzere işaretlenir.
S6: Boru haddeleme ve genişletme test raporları sağlıyor musunuz?
Cevap: Evet, istek üzerine boru genleşme test raporları sağlıyoruzMTR paketimizin bir parçası olarak. Gerçekleştiriyoruzdüzleştirme testleri, parlama testleri ve genişleme testleriolduğunu doğrulamak için her bir ısıtmadan alınan numuneler üzerindeGR1 titanyum tüpsırasında gerekli deformasyona dayanabilirborudan-boruya-haddeleme. Bu testler ASTM B338 gerekliliklerine göre yapılır.
